ПО для контроллеров Segnetics

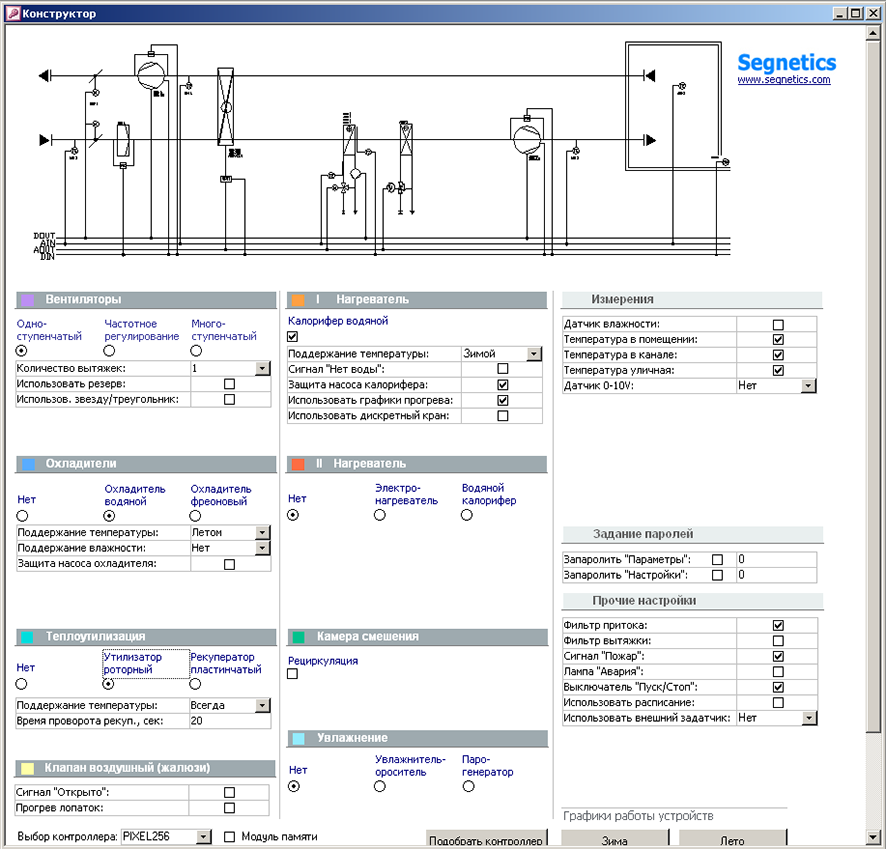

SMConstructor - пакет автоматического создания программ для контроллеров SMH2010 и Pixel

SMConstructor - универсальная система создания программ для контроллеров SMH2010, PIXEL, SMH 2G и SMH 2Gi. Для работы программы на компьютере должен быть установлен Microsoft Office Access.

Конструктор существенно сокращает трудоемкость создания целевых проектов, а значит удешевляет стоимость конечных решений.
Конструктор имеет простой понятный интерфейс, и освоить его может любой человек, знакомый с системами вентиляции.
Конструктор не привязан жестко к набору вентиляционных схем, поэтому может создавать самые разнообразные сочетания функций, исполнительных устройств и датчиков.
Работая в Конструкторе, вы выбираете из списков необходимые устройства и функции, и сделанные изменения сразу же отображаются на схеме. После этого вы нажимаете кнопку "Создать проект" и программа создаст проект для SMLogix, в точности соответствующий вашей задаче. Далее необходимо подключить программные входы/выходы к аппаратным контроллера и загрузить проект в контроллер.

Появилась новая версия SMConstructor(Heating) для проектов управления индивидуальными тепловыми пунктами (ИТП).

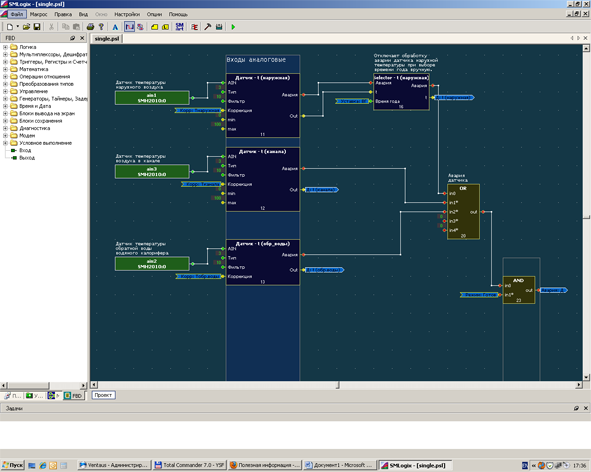

SMLogix - визуальная среда FBD-программирования

SMLogix - система программирования, которая является разработкой фирмы "Сегнетикс". Данная система позволяет быстро и удобно реализовывать схемы функционирования промышленных установок в целях повышения степени автоматизации процесса управления. В SMLogix используется язык программирования FBD, понятный и простой в освоении.

FBD - это язык, позволяющий выполнять разработку программы по аналогии с разработкой функциональной схемы устройства управления, создаваемого на основе интегральных логических элементов, счетчиков, таймеров и т.д. Логика функционирования системы представляется в виде взаимодействия элементарных функциональных блоков. Каждый элементарный блок выполняет одну функцию взаимодействия между своими входами и выходами (от элементарных логических И, ИЛИ, НЕ до очень сложных).

SMLogix разработана для Windows. После создания проект проверяется компоновщиком SMLogix-а на предмет отсутствия ошибок в связях, затем компилируется и загружается через СОМ-порт компьютера в контроллер, где и выполняется.

SMArt – новая инструментальная среда для создания интерфейсов пользователя.

SMArt - это пакет для создания и эмуляции интерфейсов контроллеров SMH 2G и PIXEL. SMArt является дополнением к программе SMLogix. Работа начинается с запуска SMLogix, создания проекта и выбора устройства. После этого можно запускать SMArt с помощью соответствующей кнопки в SMLogix. Теперь psl-проект состоит из 2-х частей: FBD-схема и интерфейсная часть. SMArt работает только с интерфейсной частью проекта. Создание, открытие, сохранение проекта, выбор устройства, FBD программирование по-прежнему происходят в SMLogix. Для работы SMArt на вашем компьютере должно быть установлено приложение Adobe Air. Вы можете скачать его бесплатно с сайта компании Adobe по ссылке.

Для правильной работы необходимо, чтобы в контроллере было загружено графическое ядро. Загрузить графическое ядро можно через SMLogix. Для этого нужно:

1. в SMLogix нажать Ctrl+D
2. в появившейся форме нажать кнопку “Обновить ядро”
3. выбрать соответствующий .sim файл
4. нажать кнопку “Загрузить ПО”

ПО для контроллеров Kieback&Peter BMR

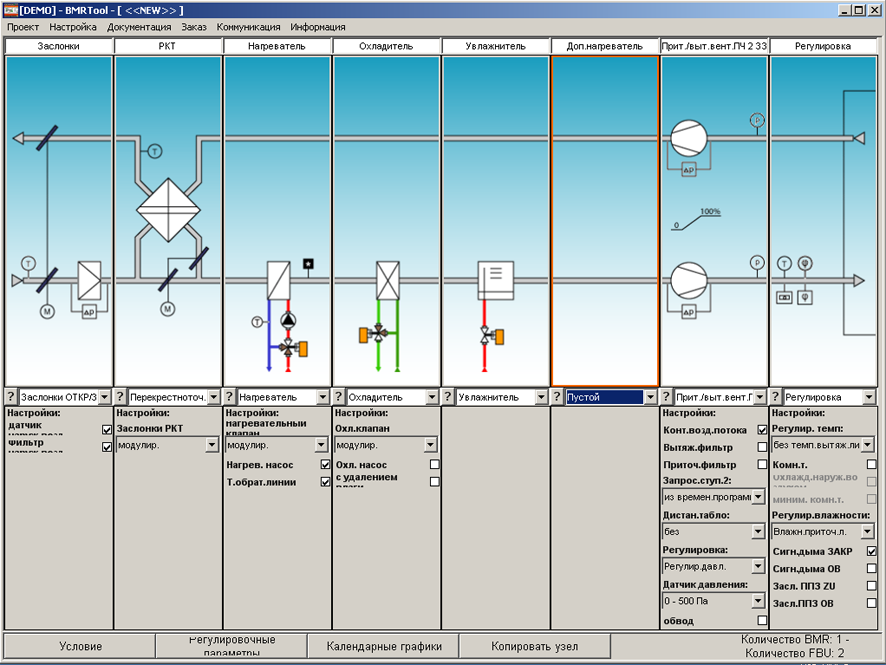

Конфигурация контроллеров BMR с помощью инструмента BMRTool.

BMRTool является конфигурационной программой под ОС MS-Windows для конфигурации магистрально-модульного контроллера BMR.
Инструмент BMR-Tool служит поддержкой пользователю при конфигурации отопительных и вентиляционных установок с использованием контроллеров BMR и отличается простой и интуитивно понятной панелью управления.
