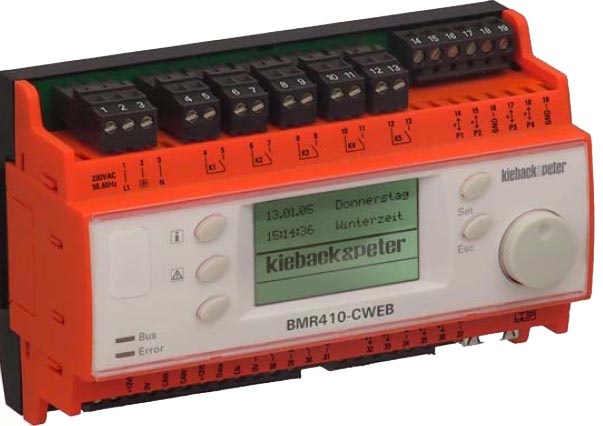

Магистрально-модульный контроллер BMR410-CWEB

Краткое описание:

Контроллер для регулировки, управления, контроля и оптимизации систем отопления, вентиляции и кондиционирования воздуха. Для ввода и считывания данных используются кнопочная панель и дисплей с подсветкой. Базовые функциональные возможности можно расширить дополнительным программным и аппаратным обеспечением. Прибор является свободно параметризируемым, что делает его универсальным и гибким в применении. Через меню дисплея контроллер может быть настроен индивидуально в соответствии условиями работы установок и мест их применения. С помощью макросов оборудования осуществляется полная настройка станции BMR, установка программного обеспечения, а также распределение входных и выходных сигналов. Управление станцией оператор осуществляет через текстовое меню экрана. Ввод и считывание данных происходит на 4-х уровнях приоритета через кодовые ключи. Интерфейс контроллера полностью русифицирован. Контроллер имеет встроенный блок питания 110-230 В.

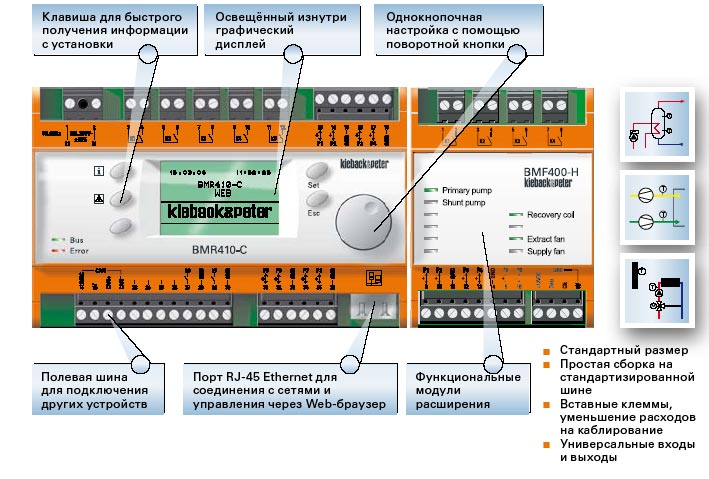

Для расширения возможностей станций выпускаются функциональные блоки BMF. Функциональные блоки могут подключаться непосредственно к станции BMR через каскадный разъем Максимальное количество подключаемых модулей зависит от потребляемой мощности соответствующего функционального модуля.
Контроллер BMR оснащен интегрированным WEB-сервером и портом Ethernet. Таким образом, информация с контролируемого оборудования может быть визуализирована на дисплее удаленного компьютера без использования SCADA. Встроенный WEB-сервер позволяет полностью контролировать и управлять контроллером, обновлять программное обеспечение через сеть Интернет, где бы Вы не находились.

Технические характеристики BMR410

• Напряжение питания 110...230 В перем. тока ± 10 %; 50..60 Гц; 10 ВА
• 2 бинарных входа
• 8 универсальных входа/выхода с вариантами настроек:
  • бинарный вход (контактный вход (без потенциала)
  • бинарный выход (транзисторные выходы 24 В пост. тока, макс. 40 мА)
  • аналоговый вход (тип чувств. элемента: KP10, KP250, (-50..150°C); 0-10 В (0..100%); Ni1000 (DIN), Ni1000 (L&G), ML2 (-50..150°C); PT100, PT1000 (-50..350°C)
  • аналоговый выход (0..10 В пост. тока, макс. 2,5 мA)
• 5 бинарных выходов (контакты реле без потенциала, макс. 6 (3) A; 250 В перем. тока
• Графический дисплей с подсветкой, светодиодная индикация сбоев и работы шины
• Управление - кнопочная панель: ручка настройки, кнопка подтверждения выбора [SET], кнопка сброса [ESC]; дополнительные кнопки: информация, запрос аварийной информации, свободно программируемые кнопки
• 32-разрядный процессор
• Память - 8 Мб динам. ОЗУ; 512 кб статич. ОЗУ, 4 Мб флеш
• Интерфейс Ethernet RJ45 - коммуникация через web-сервер BMR410-CWEB
